入射光束为高斯分布的平顶整形元件

        一个具有均匀功率密度分布的平顶激光束是许多激光应用场合中所需要的。均匀功率密度分布的平顶激光束也被称为超高斯光束。我们相信我们设计的平顶光束衍射光学整形元件拥有最高的衍射效率和最小的非均匀度误差的。

        在介绍我们的入射光束为高斯分布的平顶整形元件产品之前,我们先比较匀束的四种方案,他们分别是

        入射光束为高斯分布的平顶光束整形元件的使用条件比较苛刻,要求激光的光束质量好,衍射光学元件必须放在激光束特定的位置,激光束落在衍射光学元件的尺寸必须比较准确。如果这些条件都满足,则使用效果良好

        无暗斑匀束元件和漫射扩散器的使用条件则比平顶光束宽松得多。漫射扩散器允许很差的入射激光光束质量,可以在任意位置使用,激光束落在漫射扩散器尺寸对使用效果的影响也很小,可以在很长距离内得到匀束的效果。对于高功率的激光材料加工,我们推荐使用漫射扩散器匀束方案。无暗斑匀束元件和漫射扩散元件的区别在于前者的输出光束中没有明显的暗斑(speckles),而后者在输出光束中存在暗斑(speckles)。

        微透镜阵列用于匀束的的优点是可用于宽广的波长范围,以及匀束后的输出光束的中央没有很亮零级。

平顶激光光束整形元件型号说明:

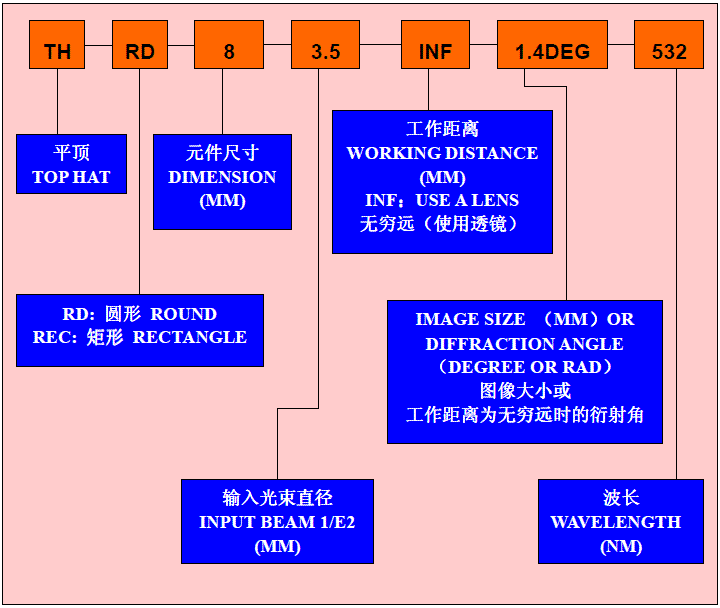

入射光束为高斯分布的平顶整形元件的命名规则

我们生产的标准化的平顶光束整形元件包括:

2080 nm波长高斯光变换成平顶圆形光斑(共13个型号,现货)

高斯光变换成平顶矩形光束:

矩形平顶超高斯光束

产品代号

衍射元件尺寸

像的尺寸

波长

工作距离

交货时间

TH-REC-8-2-INF-20mrad-1064

8 mm 20 毫弧度 1064 nm 无穷远 5

TH-REC-8-2-200-4x4-1064

8 mm 4x4 mm 1064 nm 200 mm 5

TH-REC-8-2.5-INF-20mrad-1064

8 mm 20 毫弧度 1064 nm 无穷远 5

TH-REC-8-2.5-200-4x4-1064

8 mm 4x4 mm 1064 nm 200 mm 5

TH-REC-8-3-INF-20mrad-1064

8 mm 20 毫弧度 1064 nm 无穷远 5

TH-REC-8-3-200-4x4-1064

8 mm 4x4 mm 1064 nm 200 mm 5

TH-REC-8-3.5-INF-20mrad-1064

8 mm 20 毫弧度 1064 nm 无穷远 5

TH-REC-8-3.5-200-4x4-1064

8 mm 4x4 mm 1064 nm 200 mm 5

TH-REC-10-4-INF-20mrad-1064

8 mm 20 毫弧度 1064 nm 无穷远 5

TH-REC-10-4-200-4x4-1064

8 mm 4x4 mm 1064 nm 200 mm 5
TH-REC-20-8-INF-2.9 mrad-1064 20 mm 2.9 毫弧度 1064 nm 无穷远 2
TH-REC-20-8-1700-5x5-1064 20 mm 5x5 mm 1064 nm 1700 mm 2

TH-REC-8-3.5-100-0.5x0.5-532

8  mm

0.5x0.5 mm

532 nm

100 mm



TH-REC-8-3-200-4x4-532

8  mm

4x4 mm

532 nm

200 mm 现货或2周

TH-REC-8-3.5-200-0.5x0.5-532

8  mm

0.5x0.5 mm

532 nm

200 mm 现货或2周

TH-REC-8-3.5-200-1x1-532

8  mm

1x1 mm

532 nm

200 mm 现货或2周

TH-REC-8-3.5-INF-5mrad-532

8  mm

5 毫弧度

532 nm

无穷远



TH-REC-8-3.5-100-4.0x4.0-532

8  mm

4.0 x 4.0 mm

532 nm

100 mm



TH-REC-8-3.5-200-4.0x4.0-532

8  mm

4.0 x 4.0 mm

532 nm

200 mm

现货或2周

TH-REC-8-3.5-INF-40mrad-532

8  mm

40 毫弧度

532 nm

无穷远



TH-REC-10-4.0--100-0.5x0.5-532

10  mm

0.5x0.5 mm

532 nm

100 mm



TH-REC-10-4.0-INF-5mrad-532

10  mm

5 毫弧度

532 nm

无穷远



TH-REC-10-4.0-100-6.0x6.0-532

10  mm

6.0x6.0 mm

532 nm

100 mm



TH-REC-10-4.0--INF-59.9mrad-532

10  mm

59.9 毫弧度

532 nm

无穷远



TH-REC-12-5.0-100-0.2x0.2-532

12  mm

0.2x0.2 mm

532 nm

100 mm



TH-REC-12-5.0--INF-20mrad-532

12  mm

2 毫弧度

532 nm

无穷远



TH-REC-12-5.0-100-0.5x0.5-532

12  mm

0.5x0.5 mm

532 nm

100 mm



TH-REC-12-5.0-INF-5mrad-532

12 mm

5 毫弧度

532 nm

无穷远



TH-REC-12-5.0-200-8.0x8.0-532

12  mm

8.0x8.0 mm

532 nm

200 mm



TH-REC-12-5.0-INF-40mrad-532

12  mm

40.0 毫弧度

532 nm

无穷远



TH-REC-20-8.0-200-12x12-532

20  mm

12x12 mm

532 nm

200 mm



TH-REC-20-8.0-INF-99.7mrad-532

20  mm

99.7 毫弧度

532 nm

无穷远





高斯光变换成平顶圆形光束:

圆形平顶超高斯光束

产品代号

衍射元件受光面尺寸

像的尺寸

(直径)

波长

工作距离

交货时间

TH-RD-8-3.5-100-0.05-532

8 mm

0.05 mm

532 nm

100 mm



TH-RD-8-3.5-INF-0.5mrad-532

8 mm

0.5 毫弧度

532 nm

无穷远



TH-RD-8-3.5-100-0.1-532

8 mm

0.1 mm

532 nm 100 mm

TH-RD-8-3.5--INF-1mrad-532

8 mm

1 毫弧度

532 nm

无穷远



TH-RD-8-3.5-100-0.2-532

8 mm

0.2 mm

532 nm 100 mm

TH-RD-8-3.5-INF-2mrad-532

8 mm

2 毫弧度

532 nm

无穷远



TH-RD-8-3.5-100-0.5-532

8 mm

0.5 mm

532 nm 100 mm

TH-RD-8-3.5-INF-5mrad-532

8 mm

5 毫弧度

532 nm

无穷远



TH-RD-10-4.0-100-0.05-532

10 mm

0.05 mm

532 nm 100 mm

TH-RD-10-4.0-INF-0.5mrad-532

10 mm

0.5 毫弧度

532 nm

无穷远



TH-RD-10-4.0-100-0.1-532

10 mm

0.1 mm

532 nm 100 mm

TH-RD-10-4.0-INF-1mrad-532

10 mm

1 毫弧度

532 nm

无穷远



TH-RD-10-4.0-100-0.2-532

10 mm

0.2 mm

532 nm 100 mm

TH-RD-10-4.0-INF-2mrad-532

10 mm

2 毫弧度

532 nm

无穷远



TH-RD-10-4.0-100-0.5-532

10 mm

0.5 mm

532 nm 100 mm

TH-RD-10-4.0-INF-5mrad-532

10 mm

5 毫弧度

532 nm

无穷远



TH-RD-12-5.0-100-0.05-532

12 mm

0.05 mm

532 nm 100 mm

TH-RD-12-5.0-INF-0.5mrad-532

12 mm

0.5 毫弧度

532 nm

无穷远



TH-RD-12-5.0-100-0.1-532

12 mm

0.1 mm

532 nm 100 mm

TH-RD-12-5.0-INF-1mrad-532

12 mm

1 毫弧度

532 nm

无穷远



TH-RD-12-5.0-100-0.2-532

12 mm

0.2 mm

532 nm 100 mm

TH-RD-12-5.0-INF-2mrad-532

12 mm

2 毫弧度

532 nm

无穷远



TH-RD-12-5.0-100-0.5-532

12 mm

0.5 mm

532 nm 100 mm

TH-RD-12-5.0-INF-5mrad-532

12 mm

5 毫弧度

532 nm

无穷远



共有13个新型号,点击进入

7-18 mm

0.5 - 2 mm 2080 nm

300 mm

现货
